功能用途
與電容器串聯使用運用于低壓電力系統中，通過抑制電網高次諧波，能有效減輕電容器由諧波引起的過載，防止諧波放大，對電容器的安全運行、改善電力系統的功率因數、提高供電質量以及電網安全經濟運行起到了良好的作用。適用于3、5、7、11、13次諧波負載的無功補償及濾波作用。

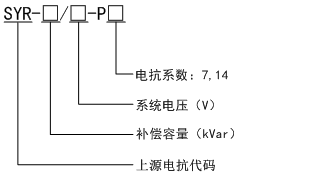

型號說明
技術參數
執行標準 | GB1094.6-2011 |
系統電壓 | 230V～660V AC |
電抗系數 | 6%、7%、12%、14%及其它 |
額定頻率 | 50Hz（60Hz），當頻率為60 Hz時須訂貨時特別注明 |
電感誤差 | 0～+5%，如需更精確的容量精度訂貨時特別注明 |
耐壓試驗 | 3kV AC，60s無擊穿 |
線性度 | 1.8In |
溫升 | ≤70K |
噪音 | ≤48dB |
絕緣等級 | H級（180℃） |
設計方式 | 單相或三相，干式鐵芯，多氣隙 |
線圈材料 | 銅或鋁 |
溫控開關 | 125℃，常閉觸點 |
接線方式 | 三相---三進三出的方式，上面為輸入端，下面為輸出端 單相---一進一出的方式，上面為輸入端，下面為輸出端 |
出線方式 | 銅端子/銅鋁排/電纜線 |
保護等級 | IP00室內安裝 |
工作環境溫度 | -25～+50℃ |
濕度 | ≤90% |
海拔 | ≤2000m，如有特殊海拔要求訂貨時特別注明 |

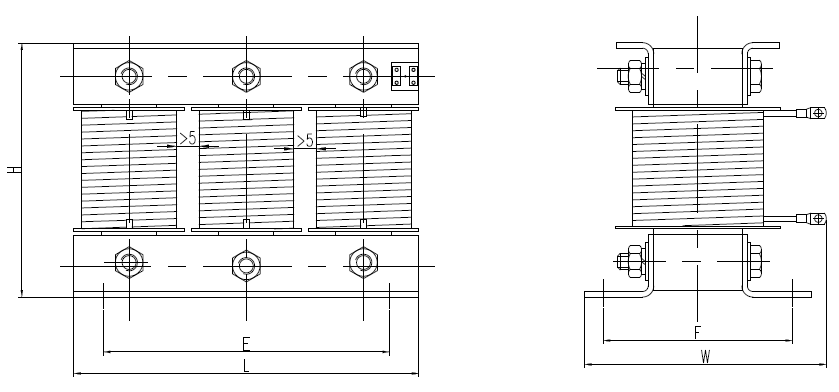

規格與外形尺寸
型號 | 補償容量（kVar） | 匹配電容電壓（V） | 外形及安裝尺寸（mm） | ||||
L | W | H | E | F | |||
SYR-15/400-P7 | 15 | 480 | 180 | 175 | 160 | 75 | 120 |
SYR-20/400-P7 | 20 | 480 | 180 | 175 | 160 | 75 | 120 |
SYR-25/400-P7 | 25 | 480 | 225 | 175 | 181 | 115 | 120 |
SYR-30/400-P7 | 30 | 480 | 225 | 175 | 181 | 115 | 120 |
SYR-40/400-P7 | 40 | 480 | 240 | 180 | 210 | 135 | 126 |
SYR-50/400-P7 | 50 | 480 | 300 | 195 | 260 | 195 | 140 |
SYR-60/400-P7 | 60 | 480 | 300 | 195 | 260 | 195 | 140 |
SYR-15/400-P14 | 15 | 525 | 225 | 185 | 181 | 115 | 130 |
SYR-20/400-P14 | 20 | 525 | 240 | 180 | 210 | 135 | 126 |
SYR-25/400-P14 | 25 | 525 | 255 | 180 | 210 | 145 | 126 |
SYR-30/400-P14 | 30 | 525 | 285 | 185 | 215 | 175 | 130 |
SYR-40/400-P14 | 40 | 525 | 285 | 205 | 215 | 175 | 150 |
SYR-5/230-P7 | 5 | 250 | 120 | 180 | 165 | 100 | 109 |
SYR-10/230-P7 | 10 | 250 | 120 | 180 | 165 | 100 | 109 |
SYR-15/230-P7 | 15 | 250 | 160 | 190 | 190 | 140 | 109 |
SYR-5/230-P14 | 5 | 280 | 120 | 180 | 170 | 100 | 109 |
SYR-10/230-P14 | 10 | 280 | 150 | 190 | 190 | 130 | 109 |
*其他規格請致電詳詢，外形尺寸若有變動，以實物尺寸為準。
