功能用途
在電力供電系統中用于提高電網的功率因數，降低供電變壓器及輸送線路的損耗，提高供電效率以達到改善供電環境的目的，是無功補償?shù)闹匾M成部分。控制器以無功功率為取樣物理量，能可靠地正常運行在大諧波、非正弦電流、強干擾等惡劣電網環境下，先進獨特的自適應功能保證了電力電容的安全運行，真正實現了無功補償元器件的安全使用。
型號說明
技術參數
測量電壓 | 220/380V AC |
工作電源 | 220V±20% |
測量頻率 | 45～65Hz |
顯示有功功率 | 0～6553kW |
顯示無功功率 | 0～6553 kVar |
顯示電壓總諧波畸變率 | 0.0～100.0％ |
顯示電流總諧波畸變率 | 0.0～100.0％ |
取樣電壓 | 220/380V AC |
取樣電流 | AC 5A（電流互感器二次側） |
控制輸出 | 繼電器干結點AC 250V/5A阻性（靜態）/DC 12V 30mA/支路（動態） |
補償方式 | 共補、共分結合 |
通訊接口 | Modbus-RS485 |
平均無故障時間（MTBF） | ＞25000小時 |
海拔高度 | ≤2500m |
工作溫度 | －20℃～＋60℃ |
存儲溫度 | －25℃～＋70℃ |
環境條件 | 周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在，安裝地點無劇烈振動、無雨雪侵蝕 |
規格與外形尺寸

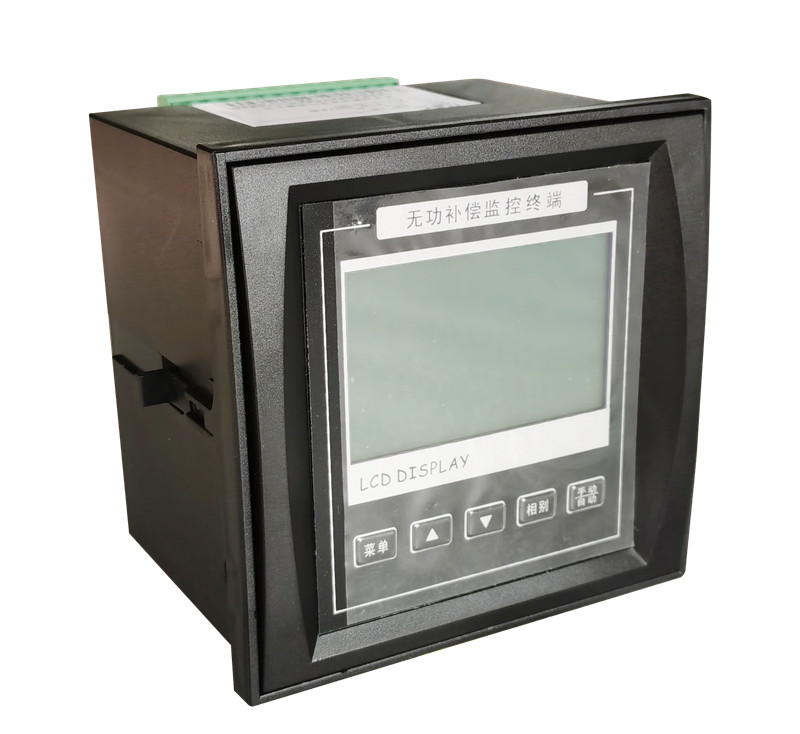

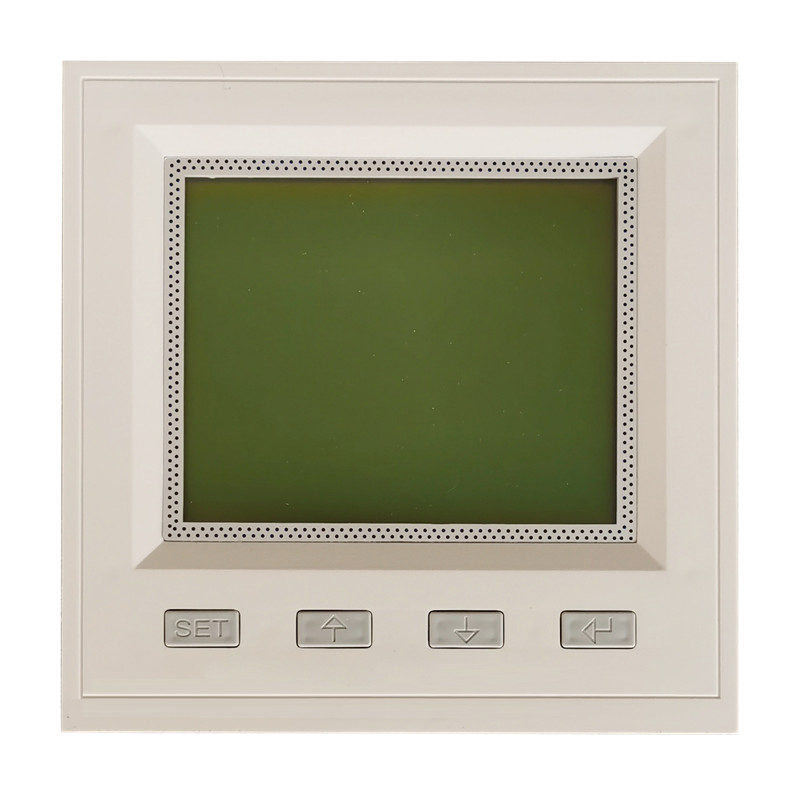

| SYK-12 | SYK-21 |
測量功能 | ||
功率因數 | √ | √ |
電壓 | √ | √ |
電流 | √ | √ |
有功功率 | √ | √ |
無功功率 | √ | √ |
頻率 | √ | √ |
電壓總諧波畸變率 | √ | √ |
電流總諧波畸變率 | √ | √ |
保護功能 | ||
過欠壓 | √ | √ |
過欠流 | √ | √ |
過欠補 | √ | √ |
諧波 | √ | √ |
失壓釋放保護 | √ | √ |
諧波失真超限 | √ | √ |
通訊功能 | ||
RS-485通訊 | √ | √ |
控制輸出 | ||
輸出回路數 | 12 | 21 |
J：繼電器輸出（靜態） | √ | √ |
D：12VDC電平輸出（動態） | √ | √ |
補償方式 | ||
共補 | √ | √ |
分補 | √ | √ |
尺寸 | ||
面框 | 120×120 | 144×144 |
開孔 | 113×113 | 138×138 |
嵌入 | 97 | 65 |
接線示意
SYK-12： |
*取樣電壓與取樣電流應同相。 |
SYK-21： |
*取樣電壓與取樣電流應同相。 |
